1、适用范围
适用于超小量程扭矩的动力设备系统的转矩、转速及功率的 测量。

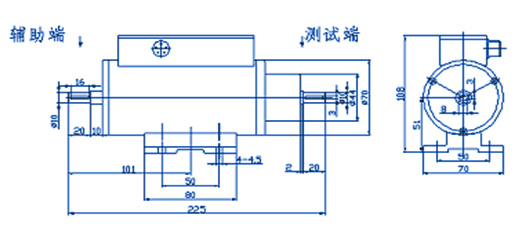

2、特点: 经特殊设计消除传感器旋转时的摩擦力矩,传感器分为测试端与非测试端,在测试系统一端时可排除另一端的复合力矩干扰,实现被测端的精确测量。3、选型尺寸AV、AVB规格中包括:0.2Nm;0.3Nm;0.5Nm;1Nm; 2Nm;3Nm;5Nm;10Nm。

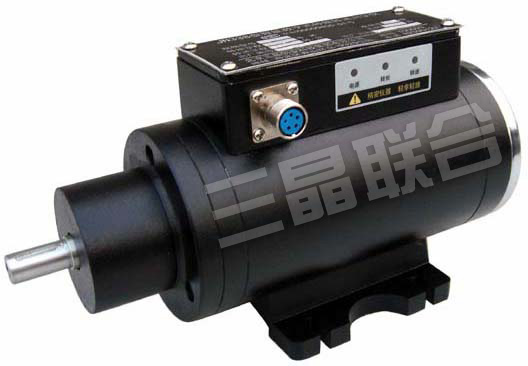

AV、AVB型传感器是克服了传感器旋转体本身摩擦力矩而设计的传感器,适合测量转矩范围在0.01-10Nm之间。AV、AVB型传感器的最高转速是:9000转/分。AV、AVB型传感器分测试端和辅助端。传感器在系统中如测量动力设备的转矩,则应将传感器的测试端与动力源相联接;如测量负载设备的转矩,则应将传感器的测试端与负载相联接。安装时注意一定要避免附加弯矩的产生;严禁用手转动传感器的测试端。◎ AVB型传感器外形同AV型传感器,加装编码器齿数为900线;适合精确测量低转速下转速或角度。
4、特别提示
A、必须将传感器的测试端与被测部件相联 B、测试端严禁承受轴向力和弯矩
